風電行業管路應用
常需要輸送的介質分為4類：? 液壓油 ? 齒輪油 ? 冷卻液 ? 防凍油

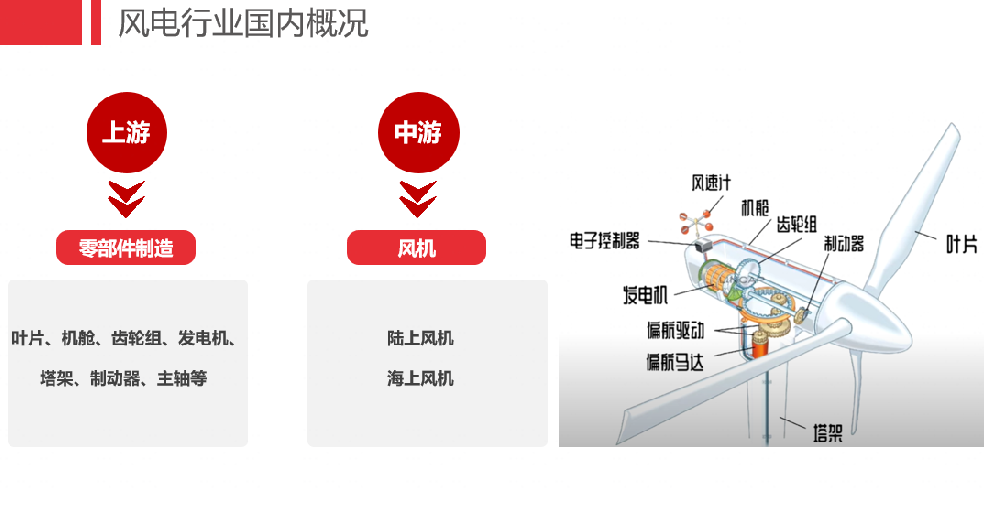

管路應用到的部位
? 偏航制動器
需要輸送液壓油
推薦使用的產品：SR2SN、PH2SN以及SR16SC

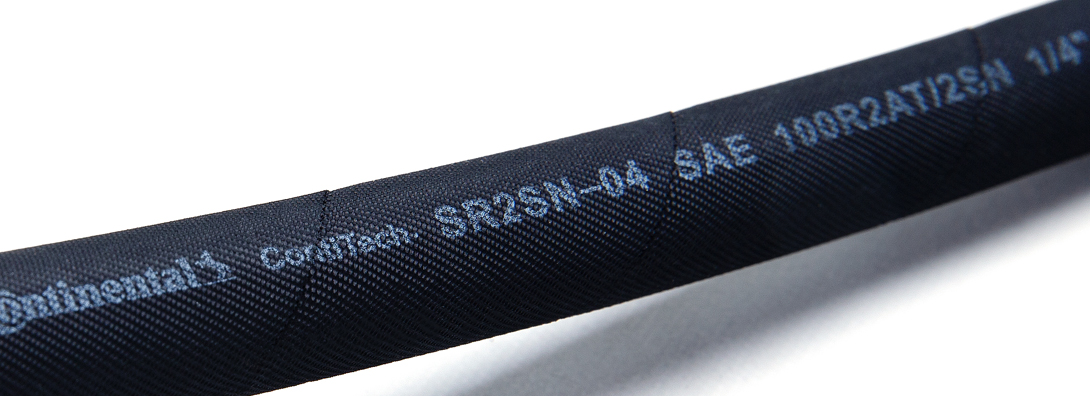

SR2SN

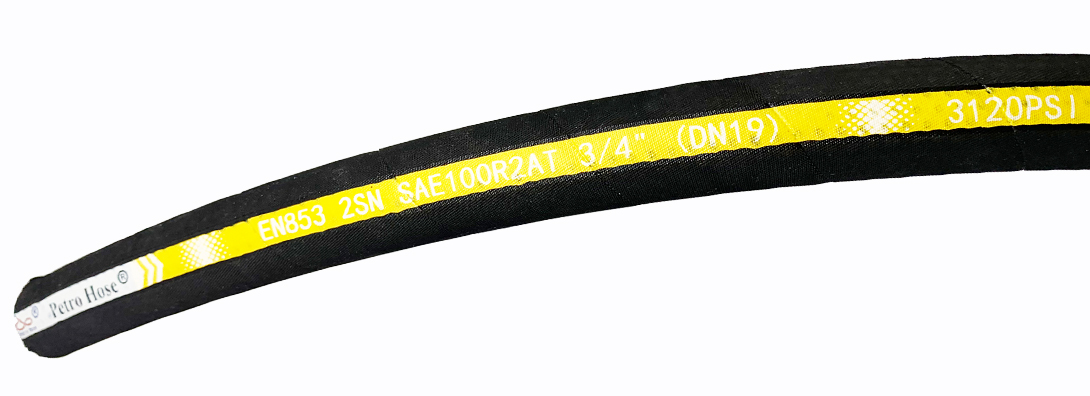

PH2SN

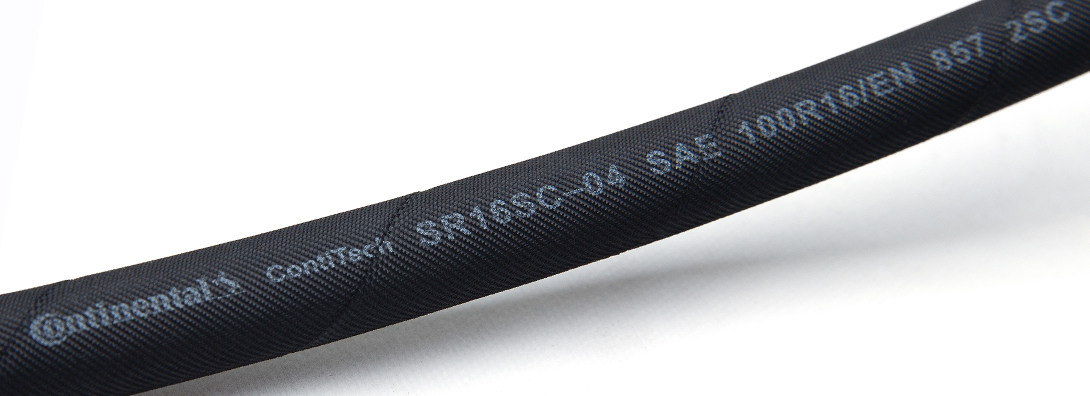

SR16SC

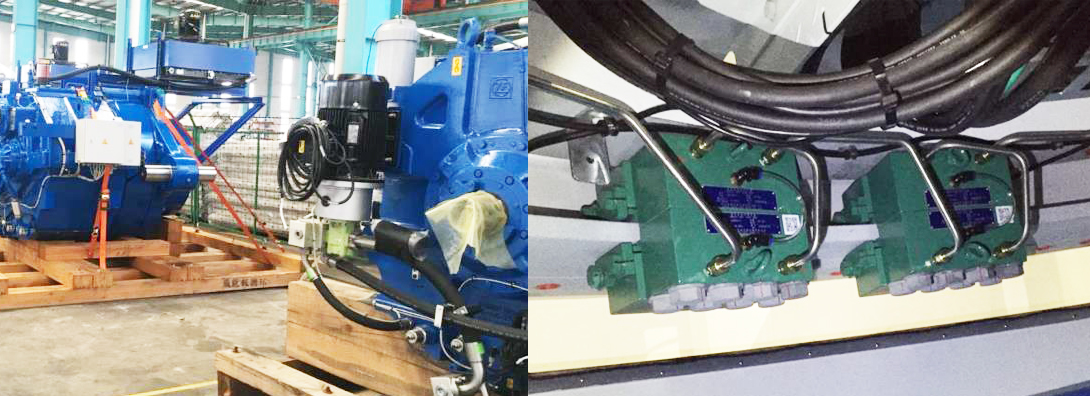

? 機艙內部
需要輸送齒輪箱油、冷卻液
推薦使用的產品：SR2SN、PH2SN和SR1SN、PH1SN

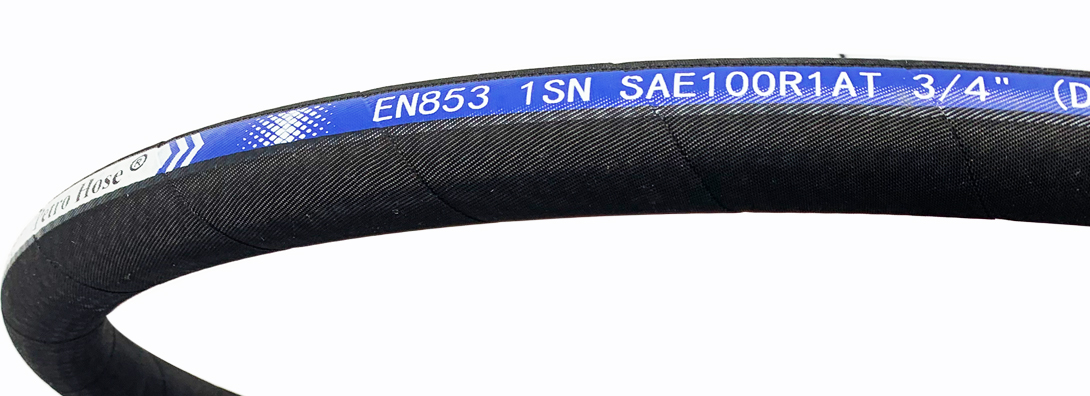

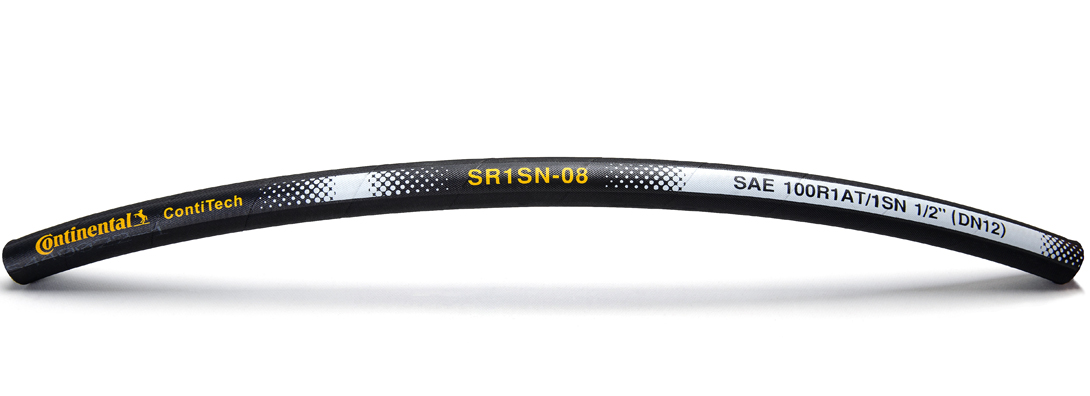

SR1SN
PH1SN
? 風輪鎖定缸
需要輸送液壓油
推薦使用的產品：SR2SN、PH2SN
? 發電機冷卻
需要輸送水乙二醇冷卻液
推薦使用的產品：SR1SN、PH1SN

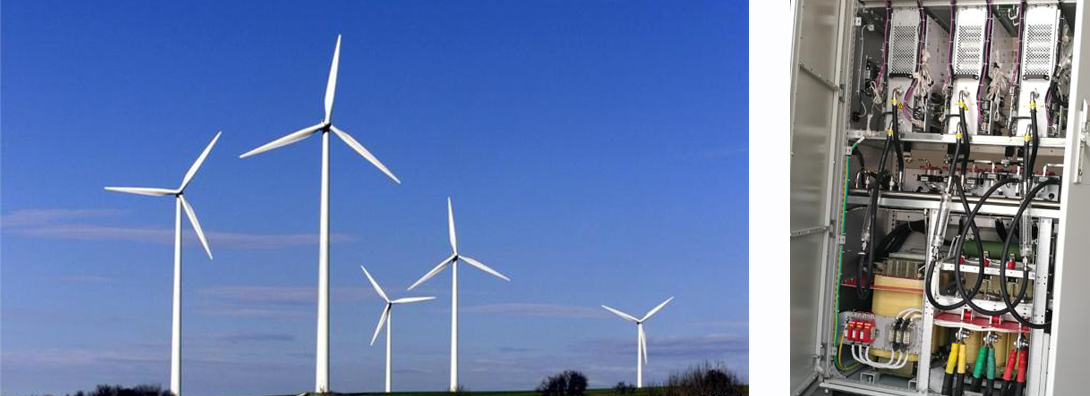

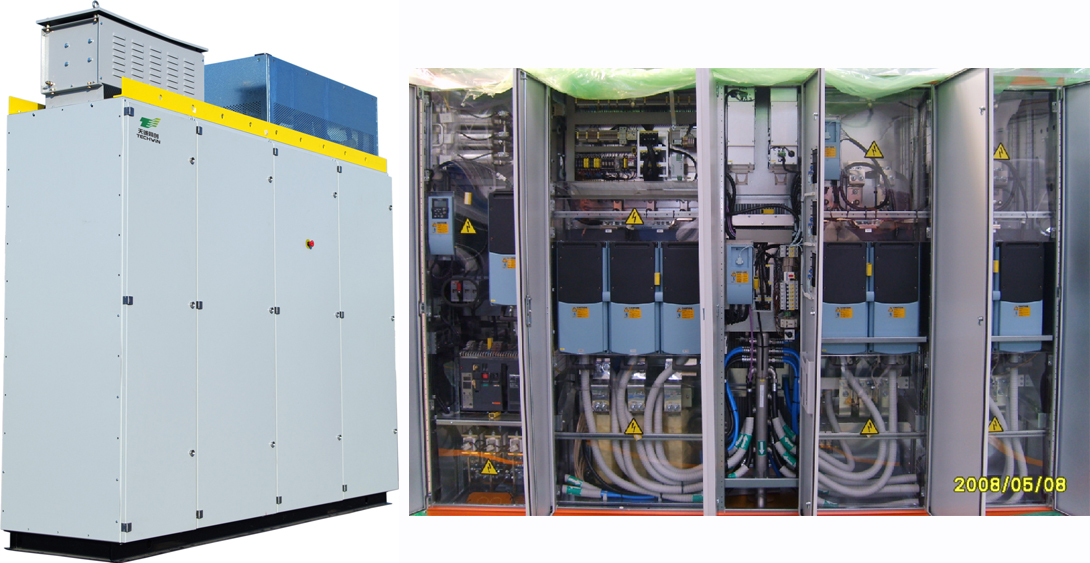

? 電流器冷卻
需要輸送水乙二醇冷卻液
推薦使用的產品：Instagrip、Frontier、AFC
變流器采用水循環冷卻方式，水冷的優點是水的比熱系數大，同樣體積的水和空氣，在同樣溫升下，水吸收的熱量大。
帕卓管路擁有專業的技術研發團隊，與多家上市公司的風電研發部門密切合作，能夠?yàn)榭蛻籼峁┒ㄖ品?wù)。
由于金屬與橡膠管的熱脹冷縮率不同， 軟管總成在低溫狀態下，極易產生滲漏，故風電設備使用的軟管總成，對于耐低溫的要求非常嚴苛。
帕卓管路的軟管總成使用自主研發的低溫專用接頭WG系列。
軟管總成耐低溫達：-40℃，同時保證工作年限：5年，*高承壓：20Bar。
推薦的產品：
Continental品牌簡介：
康迪泰克 (ContiTech ) 是全球非輪胎橡膠和塑料技術領域的主要制造商。作為一個開發合作伙伴和原廠配套制造商，該公司致力于為汽車行業、機械和儀器制造業、鐵路車輛、印刷、建筑、化工和石油化工業、航海、航空及采礦業設計、開發并生產各種功能性零部件及系統。

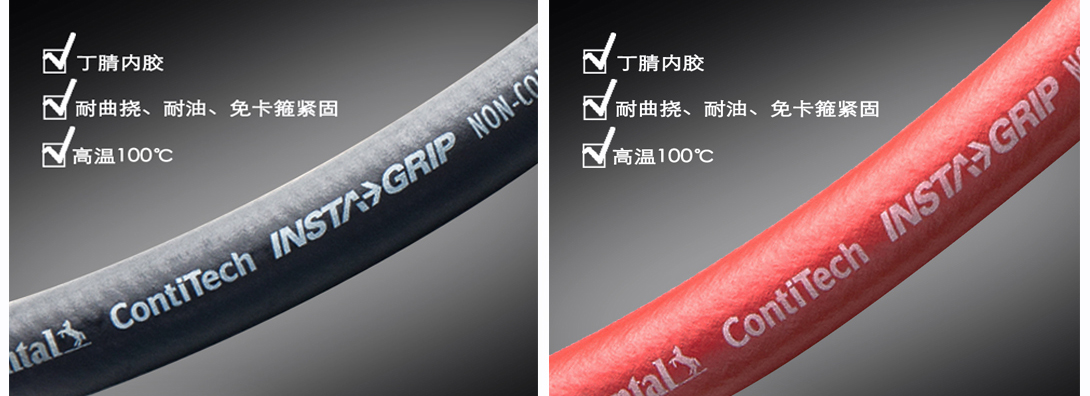

1.Instagrip 德國馬牌Push on軟管
內 膠：高耐油性（RMA的A級）的耐熱，以乙烯丁腈為基膠的合成橡膠CHEMIVIC。
外 膠：中/高等耐油性（RMA的B級）的黑色、黃色、綠色、藍色、紅色、灰色或白色（可定制顏色）。耐候，耐磨的合成橡膠。
增強層：單層高強度合成纖維編織層，編制角度使得軟管具備高耐曲撓性，并對接頭有抱緊度，不必再使用卡箍緊固。
溫 度：-40°F～210°F（-40°C～99°C）
顏 色：黑 黃紅藍綠灰白（可定制顏色）
內徑 | 外徑 | 工作壓力 | 爆破壓力 | 彎曲半徑 | 包裝 | 重量 |
in | mm | in | mm | psi | Mpa | psi | Mpa | in | mm | FT/Reel | kg/m |
1/4 | 6.35 | 0.54 | 13.72 | 300 | 2.07 | 1200 | 8.28 | 3.0 | 64 | 500 | 0.13 |
5/16 | 7.90 | 0.62 | 15.70 | 300 | 2.07 | 1200 | 8.28 | 3.0 | 76 | 500 | 0.21 |
3/8 | 9.53 | 0.69 | 17.53 | 300 | 2.07 | 1200 | 8.28 | 3.0 | 76 | 500 | 0.21 |
1/2 | 12.70 | 0.81 | 20.57 | 300 | 2.07 | 1200 | 8.28 | 5.0 | 127 | 500 | 0.25 |
5/8 | 15.88 | 0.93 | 23.62 | 300 | 2.07 | 1200 | 8.28 | 6.0 | 152 | 500 | 0.30 |
3/4 | 19.05 | 1.07 | 27.18 | 300 | 2.07 | 1200 | 8.28 | 7.0 | 178 | 500 | 0.39 |
1 | 25.40 | 1.34 | 34.04 | 300 | 2.07 | 1200 | 8.28 | 8.0 | 203 | 500 | 0.51 |

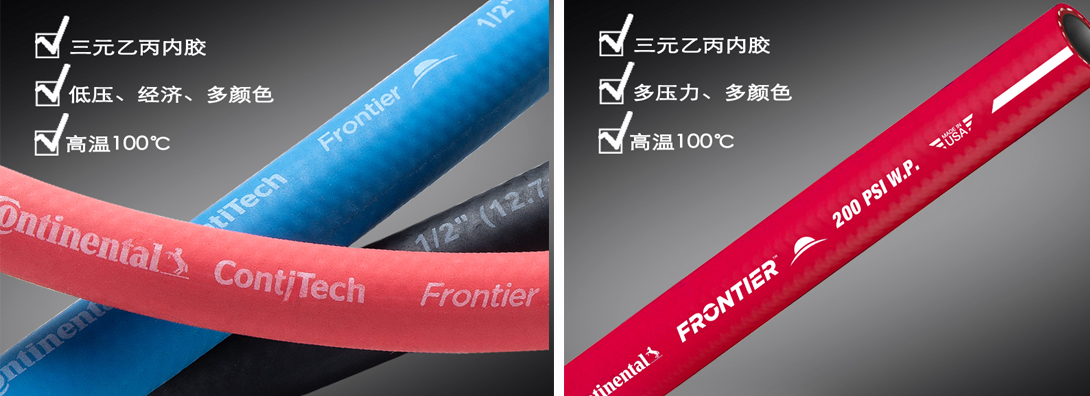

2.多顏色多壓力三元乙丙橡膠管Frontier
名 稱：Frontier（Horizon）
內 膠：具備中等耐油性（RMB的C等級）的以三元乙丙為基膠的合成橡膠VERSIGARD。
外 膠：具備中等耐油性（RMB的C等級）的黑、紅、黃、綠或藍色VERSIGARD。
增強層：合成纖維纏繞層，內徑2''的是合成纖維編織層。
溫 度：-40℉~210℉（-40℃~99℃）
Frontier 200 顏色：黑 紅 黃 藍
內徑 | 外徑 | 工作壓力 | 爆破壓力 | 包裝 | 重量 |
in | mm | in | mm | psi | Mpa | psi | Mpa | FT/Reel | kg/m |
1/4 | 6.35 | 0.50 | 12.70 | 200 | 1.38 | 800 | 5.52 | 500 | 0.13 |
5/16 | 7.94 | 0.58 | 14.73 | 200 | 1.38 | 800 | 5.52 | 500 | 0.18 |
3/8 | 9.53 | 0.67 | 17.02 | 200 | 1.38 | 800 | 5.52 | 500 | 0.22 |
1/2 | 12.70 | 0.81 | 20.57 | 200 | 1.38 | 800 | 5.52 | 500 | 0.30 |
5/8 | 15.88 | 0.97 | 24.64 | 200 | 1.38 | 800 | 5.52 | 500 | 0.40 |
3/4 | 19.05 | 1.12 | 28.45 | 200 | 1.38 | 800 | 5.52 | 500 | 0.51 |
1 | 25.40 | 1.44 | 36.83 | 200 | 1.38 | 800 | 5.52 | 450 | 0.80 |
1-1/4 | 31.75 | 1.73 | 44.00 | 200 | 1.38 | 800 | 5.52 | 400 | 1.12 |
1-1/2 | 38.10 | 1.98 | 50.29 | 200 | 1.38 | 800 | 5.52 | 300 | 1.28 |
2 | 50.80 | 2.50 | 63.50 | 200 | 1.38 | 800 | 5.52 | 200 | 1.73 |
PetroHose品牌簡介：
帕卓創立于2005年3月，總部設立在江蘇省常州市。公司從成立以來，始終專注于工業流體管路系統，致力于提供高可靠度的管路總成產品。主要產品為：工業軟管、液壓軟管、軟管接頭、軟管總成、碳鋼管路總成、不銹鋼管路總成、PPH管總成、尼龍管等。是一家集設計研發、生產制造、銷售服務于一體的國家高新技術企業。產品廣泛應用于儲能、風力發電、光伏、氫能、機械手臂、自動化控制、鋼鐵冶金、工程機械、新能源汽車、軌道交通、食品、醫藥、石油、化工、環保、機械制造、紡織、印刷等行業領域。為我們的合作伙伴提供工業流體管路系統的解決方案及服務，與多家世界五百?gòu)?qiáng)企業成為戰略合作伙伴。

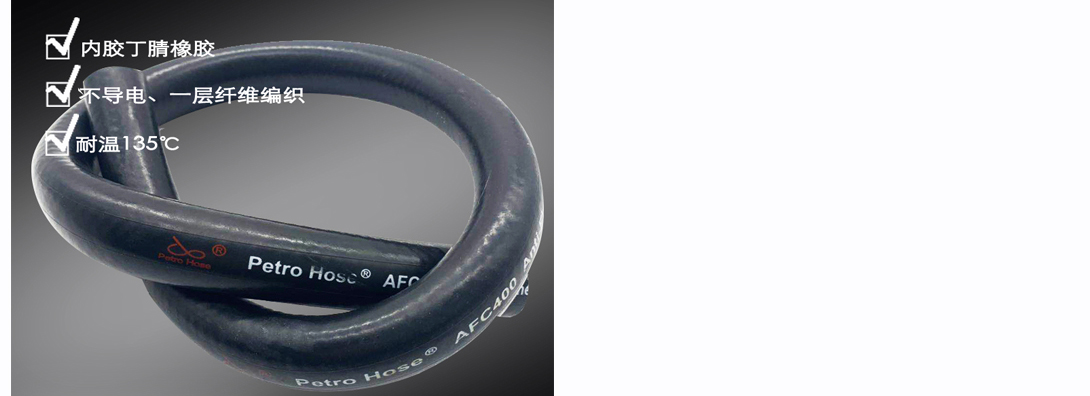

1.AFC Anti-Flame Cooling hose 帕卓品牌丁腈膠管
用 途：用于石油基類液壓油、水、空氣、乙二醇防凍液的多用途管。它不導電，在1000伏直流電壓下，每英寸長度的小電阻大于1百萬歐姆。
內 膠：黑色耐油的丁腈橡膠
外 膠：黑色耐油的氯丁橡膠
增強層：一層纖維編織層
溫 度：連續作業-40℃到135℃，間歇為+149℃（不超過運行時間的10%）
內徑 | 外徑 | 工作壓力 | 爆破壓力 | 彎曲半徑 |
in | mm | mm | Mpa | Mpa | mm |
1/4 | 6.3 | 12.7 | 2.8 | 11 | 63.5 |
5/16 | 7.9 | 14.2 | 2.8 | 11 | 76.2 |
3/8 | 9.5 | 16.0 | 2.8 | 11 | 76.2 |
1/2 | 12.5 | 19.8 | 2.8 | 11 | 101.6 |
5/8 | 15.9 | 23.1 | 2.4 | 9.7 | 127.0 |
3/4 | 19.1 | 26.9 | 2.1 | 8.3 | 139.7 |
1 | 25.4 | 27.6 | 1.7 | 6.9 | 203.2 |
? 風電行業膠管接頭
DIN24兩種90度彎1-1/2”膠管接頭主要應用在齒輪箱壓力側；2-1/2”法蘭接頭主要應用在回油管側。在國內主機廠，基本上使用1-1/2”DIN24度公制軟管直頭／90度彎頭。

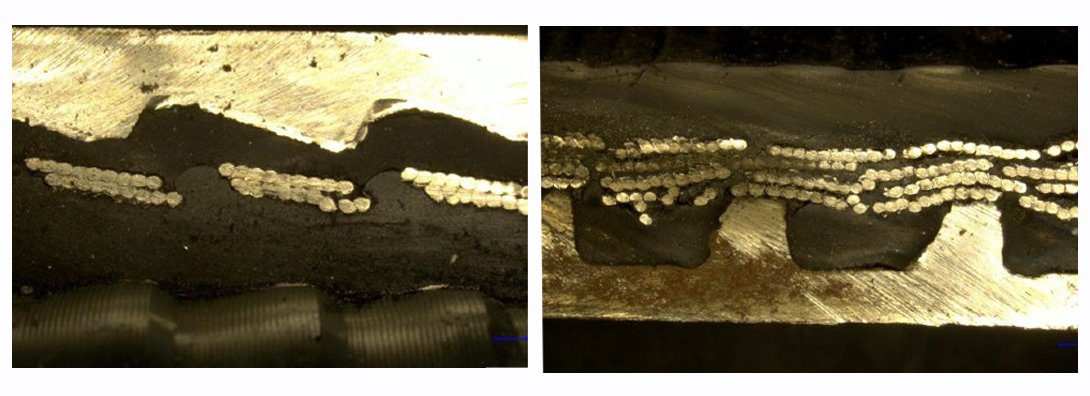

一般的接頭 我們的接頭
關于風電行業管路系統的問與答：
1.問：你們的不銹鋼管是無縫鋼管還是有縫鋼管？
答：我們推薦用有縫鋼管，現在業內除了遠景要求用無縫的，其他都改用有縫的，一，價格便宜，我司有制管線，能給予*優的價格，第二，由于管路壓力較小，常規只有6-7公斤，無需用無縫鋼管，第三，我司出廠100%測壓，保證管路的可靠性。
2.問：貴司風電液壓業務多么？有可以推薦的產品么？
答：我司風電液壓較液冷進入的比較晚，主要是之前忽視了這一塊的業務，但今年我司走的還算比較快，主要直供西門子歌美颯和中車風電，遠景和金風的均在談，除此之外，我司還與特力佳、川潤、敏泰、南京迅聯等有合作，我司可以做液壓鋼管和液壓軟管，擁有液壓鋼管生產車間，液壓管主要是馬牌和蓋茨的產品。
3.問：風電現在液壓管供貨商都出現批量泄露，你們帕卓怎么去規避風險？
答：一，帕卓是100%測壓，確保每件產品出廠都是合格產品，第二，液壓管泄露主要集中于液壓軟管，出現泄露的原因也有很多種，我司為了規避此風險，采用的是原廠配套接頭，即馬牌用馬牌接頭套筒，蓋茨用蓋茨接頭套筒，按照廠商推薦的扣壓參數進行扣壓，產品的可靠性要遠高于國產產品，第三，我司也需要貴司提供確切的環境數據，針對環境數據，我司會挑選相對應的產品。
4.問：你們的管路一般會做哪些可靠性試驗？
答：針對風電，我們出廠都會做外觀檢驗、尺寸檢驗、100%氣密性測試，而產品的型式試驗我們會針對不同的客戶提供不同的測試報告，如：高低溫交變?cè)囼?yàn)、高溫試驗、低溫試驗、鹽霧試驗、清潔度檢測、溫度沖擊試驗、兼容性試驗、耐壓試驗、絕緣試驗、老化試驗、阻燃試驗、爆破試驗、拔脫試驗、脈沖試驗等。
